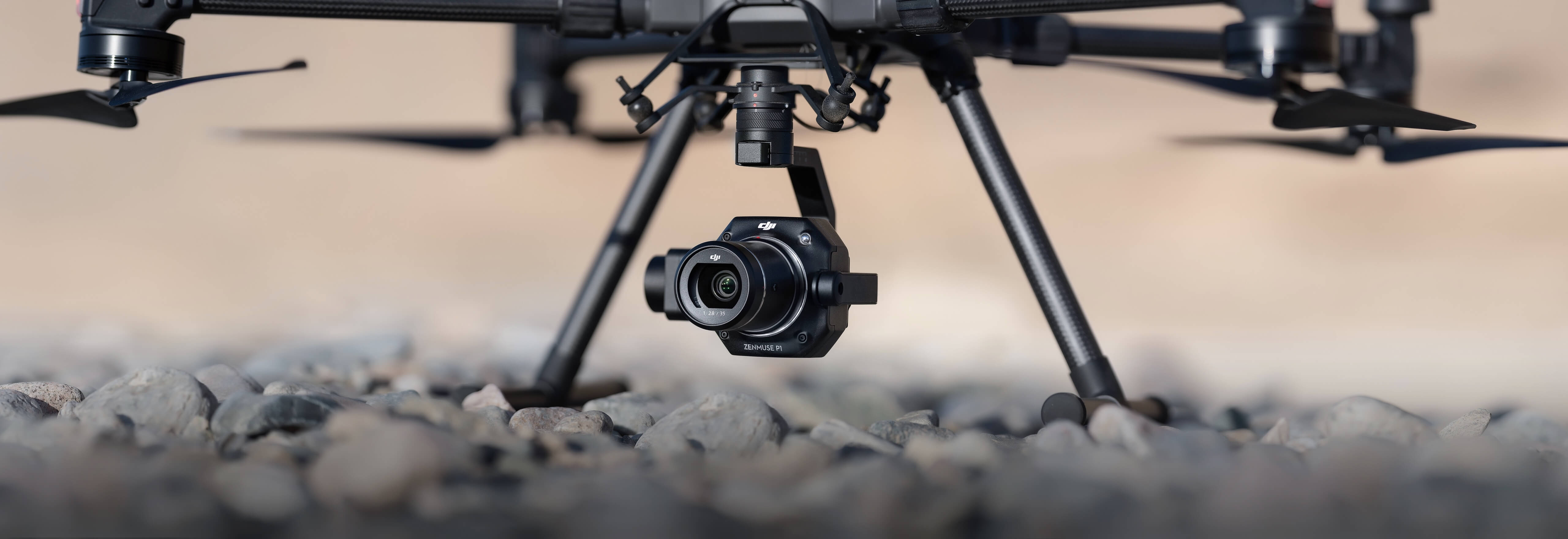

Эффективность гибкой фотограмметрии с полным кадром
Новый эталон аэросъемки

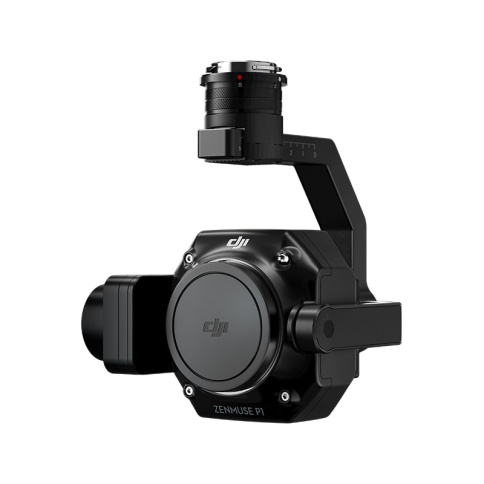

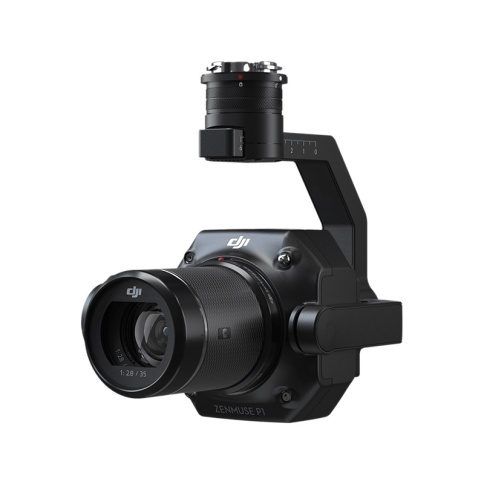

В Zenmuse P1 интегрирован полноразмерный сенсор со сменными линзами с фиксированным фокусом на 3-осевом гиростабилизаторе. Разработанный для миссий полета с фотограмметрией, он поднимает эффективность и точность на новый уровень.
Точность без опорных точек 3 см по горизонтали / 5 см по вертикали1
Высокоэффективное покрытие 3 км2 за один пролет2
Полнокадровая матрица 45 МП
3-осевая стабилизация Smart Oblique Capture
Глобальный механический затвор3. Скорость затвора 1/2000 секунды
TimeSync 2.0 - синхронизация на уровне микросекунд
Ваш выбор воздушной фотограмметрии

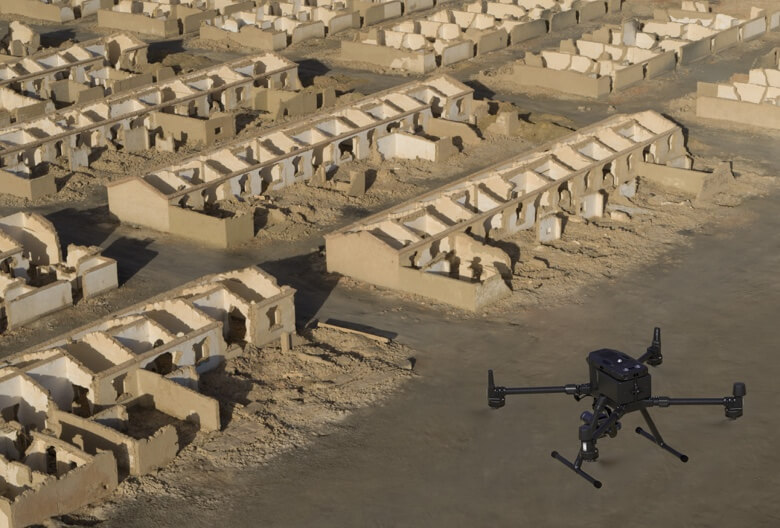

Исключительная эффективность
P1 включает полноразмерный высокочувствительный сенсор с низким уровнем помех, который может делать снимок каждые 0,7 с во время полета и охватить площадь 3 км2[2] за один полет.

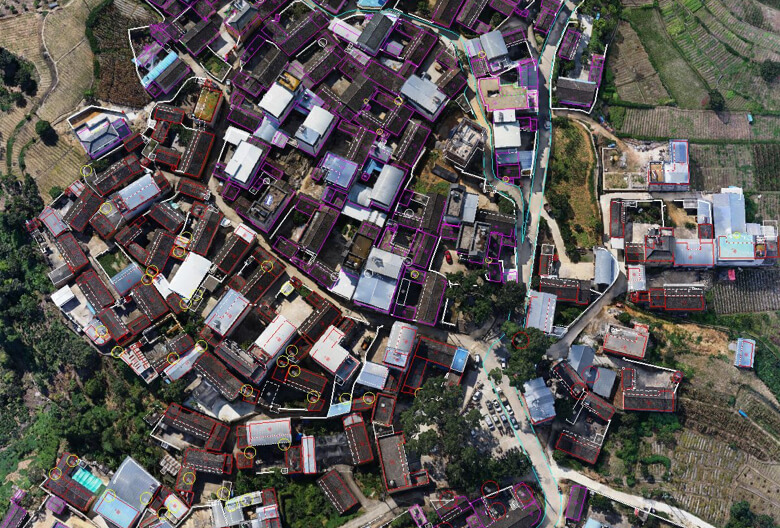

Достойная точность
Zenmuse P1 оборудован глобальным механическим затвором и новой системой TimeSync 2.0, которая синхронизирует время модулей на уровне микросекунд. Zenmuse P1позволяет собирать данные с точностью до сантиметра, определять положение в реальном времени и использовать технологию компенсации ориентации.

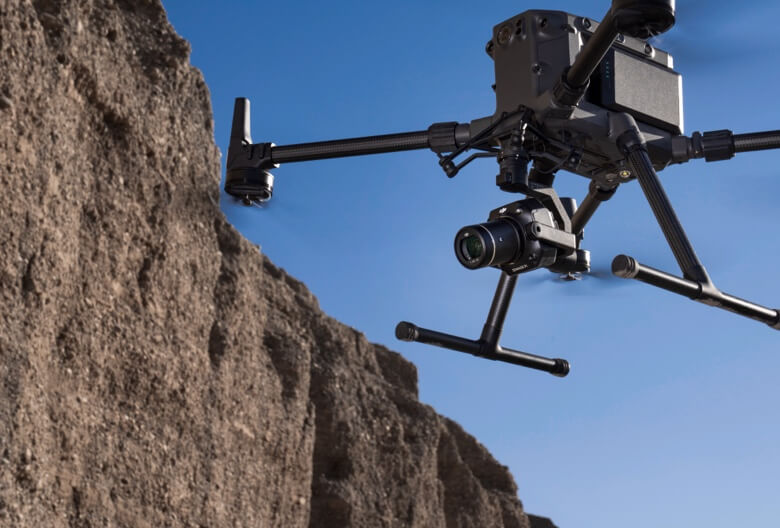

Мощная универсальность
Создавайте двухмерные, трехмерные и детализированные модели с встроенным 3-осевым гиростабилизатором, который можно оборудовать линзами 24/35/50 мм и функцией умной аэросъемки.

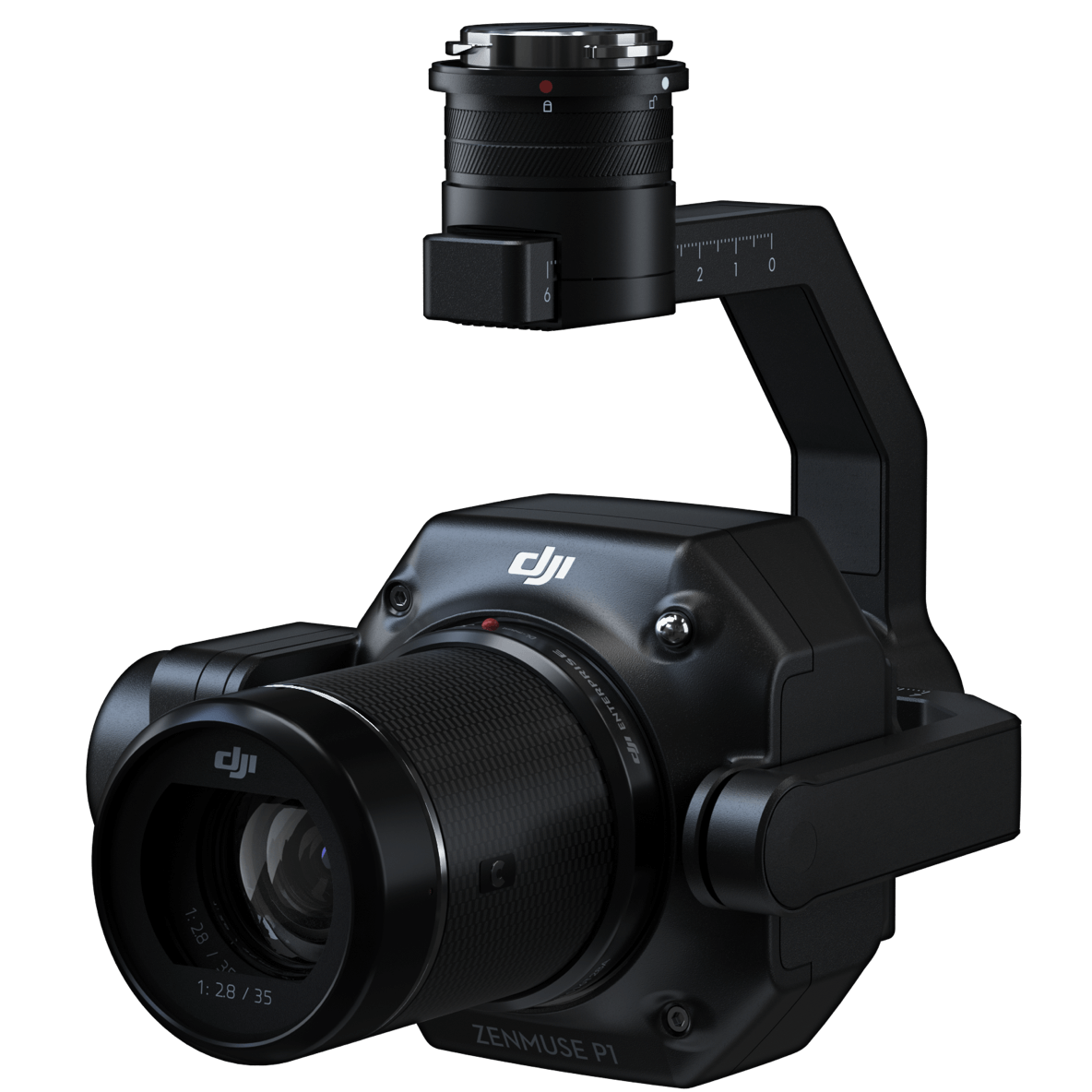

Полноразмерная камера
- Полноразмерный сенсор 45 МП
- размер пикселя 4,4 микрон
- Низкий уровень помех, высокая чувствительность расширяет время работы днем
- Снимки каждые 0,7 с во время полета
- TimeSync 2.0 выравнивает камеру, контроллер полетов, модуль RTK и гиростабилизатор на уровне микросекунд.

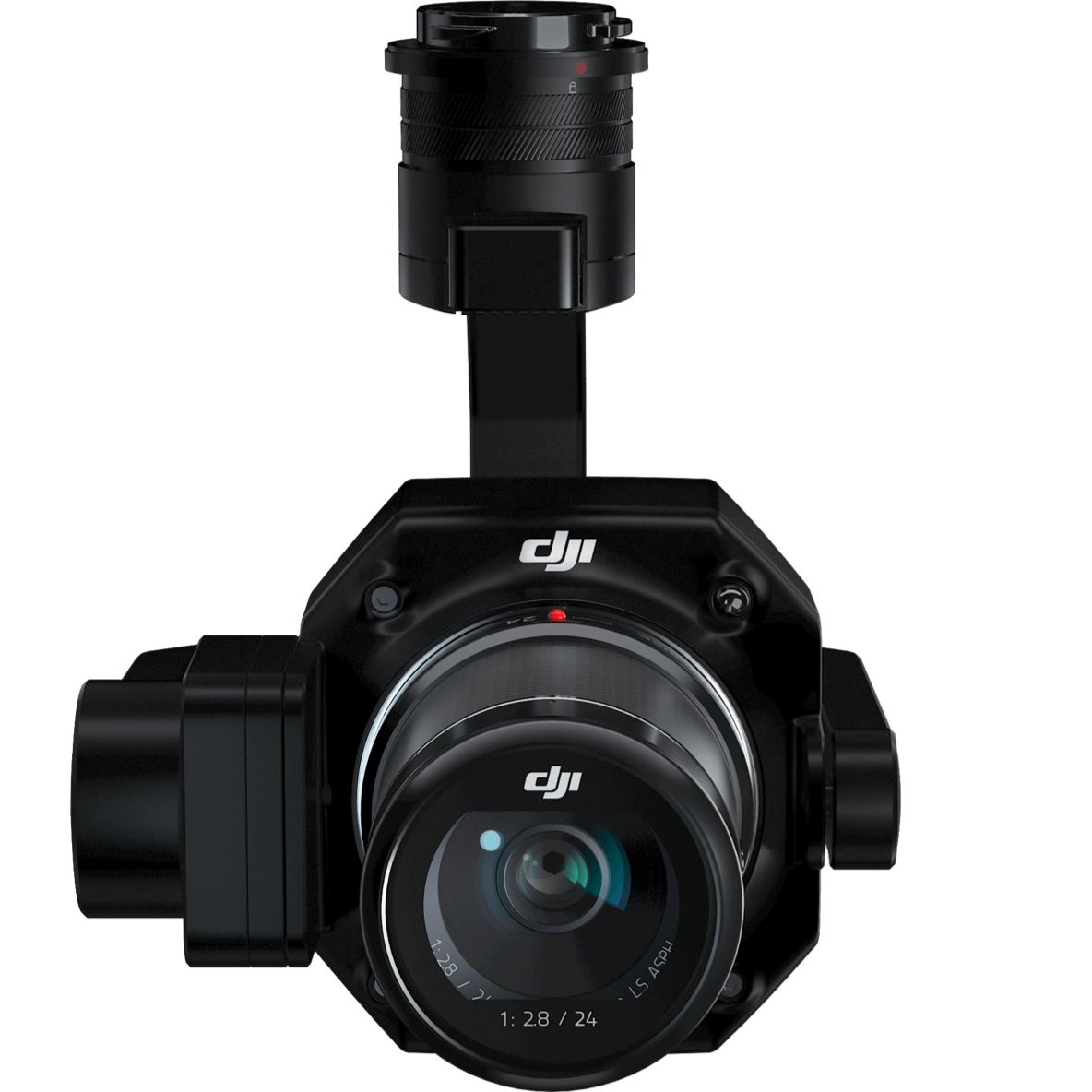

Несколько вариантов объективов с фиксированным фокусом
- Механический затвор3, выдержка 1/2000 секунды.
- Отправляет средний импульс экспозиции в микросекундах.
- Поддержка объективов 24/35/50 мм с креплениями DJI DL.

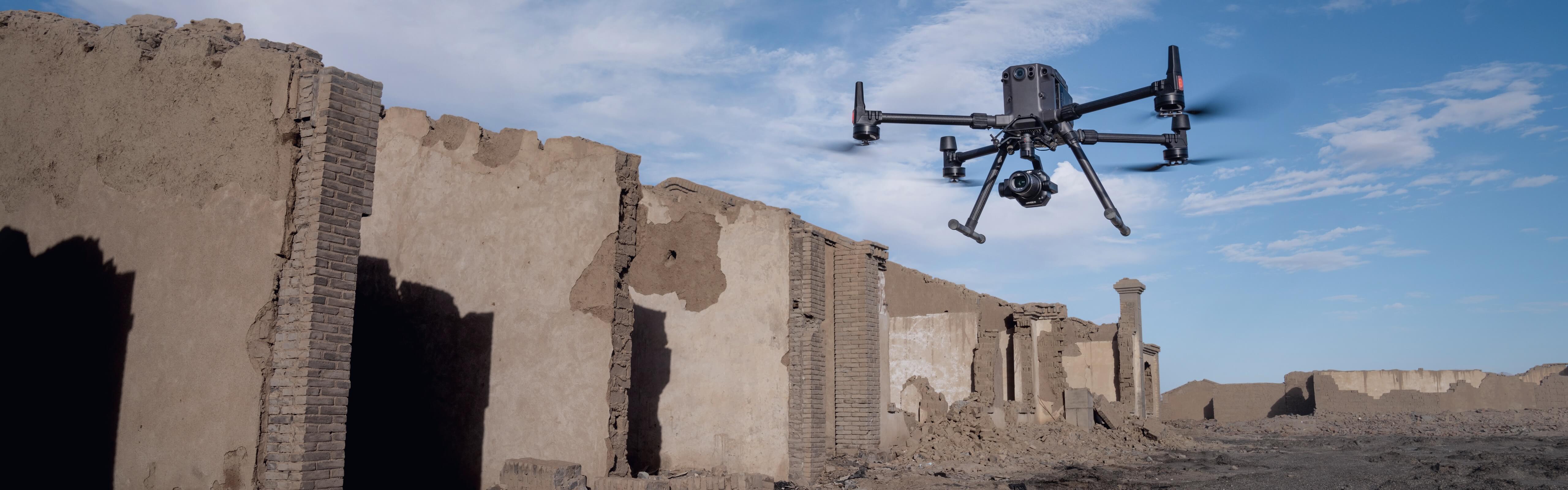

Умная и быстрая работа
Умное управление данными
Управление данными вашей миссии — еще быстрее.

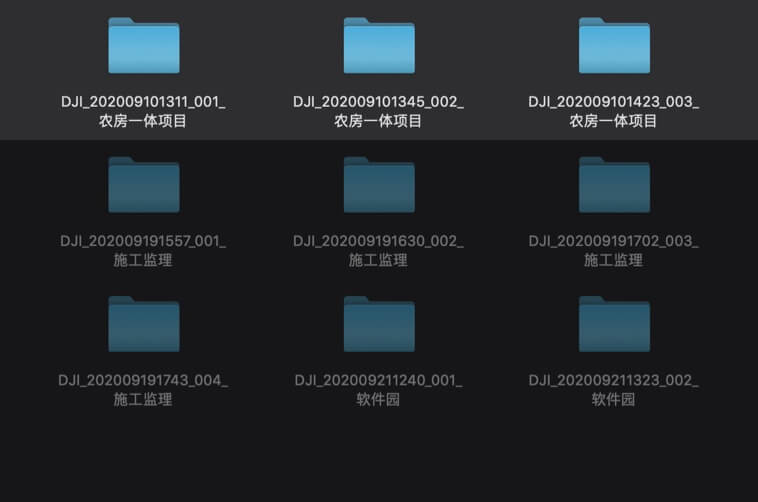

Файлы результатов миссии автоматически привязываются к названию миссии и времени миссии.

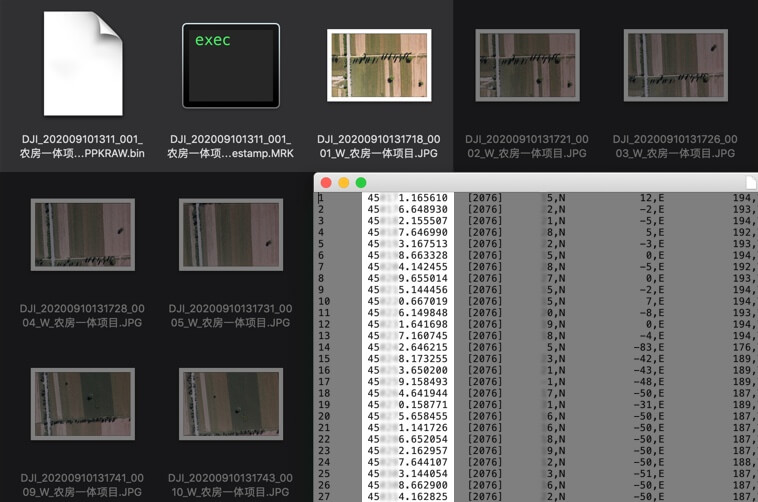

Место централизованного хранения фото, данных GNSS и файлов TimeStamps.MRK.

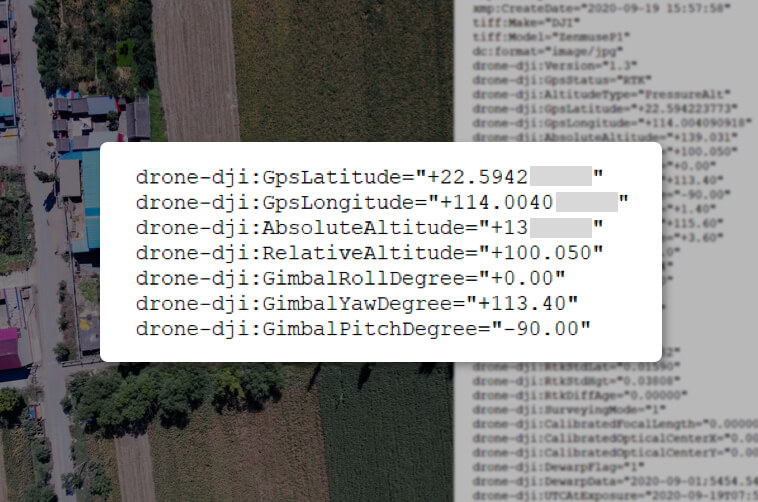

Метаданные изображения содержат внутренние и внешние параметры камеры и статус RTK.
Умная аэросъемка

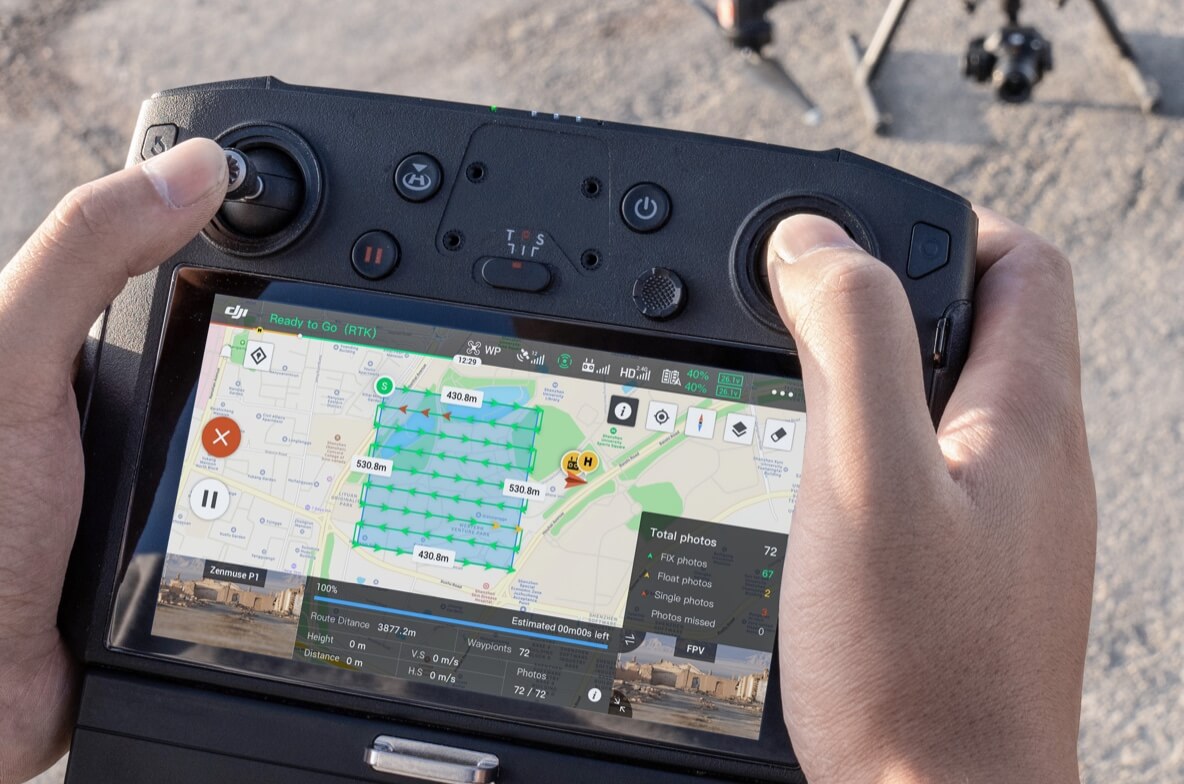

Отчет о полевой работе7
Покрытие 7,5 км2[4] за один рабочий день с P1. Повысьте эффективность задач фотограмметрии, используя функцию Smart Oblique Capture, где гиростабилизатор автоматически вращается, делая снимки под разными углами. На периферии области полета делаются только фото, необходимые для реконструкции, что повышает эффективность постобработки на 20%5 – 50%6.
Проверяйте качество данных сразу же после полета, контролируя данные по позициям и количеству изображений, статусу RTK и точности позиционирования.

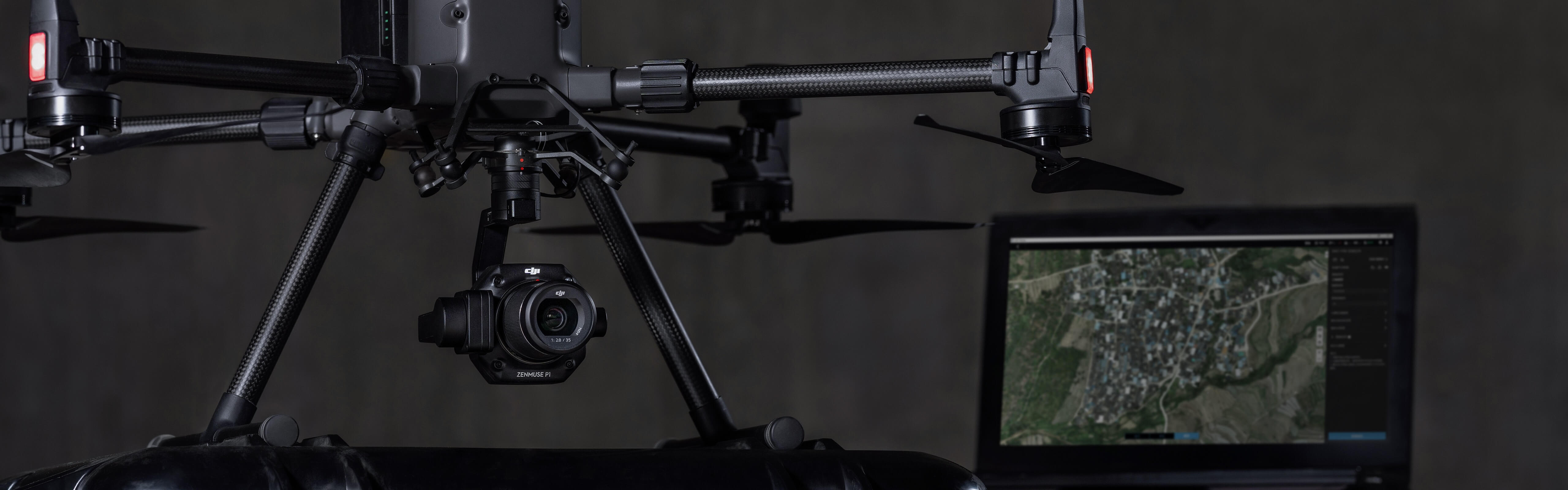

Режимы миссий для любого сценария
Миссия 2D-ортомозаика
Генерируйте ортомозаики без GCP, используя P1, что идеально подходит для работы на средней или большой площади.
Миссии 3D-съемки
Легко получайте аэроснимки с разных углов, соответствующие требованиям 3D-моделирования для разных отраслей, включая городское планирование и кадастровую съемку с точностью для сантиметра, создавая модели трехмерной реакции и умные макеты городов.
Миссия по детальному моделированию
Получайте данные изображений вертикальных или наклонных поверхностей в ультравысоком разрешении с безопасного расстояния с точным воссозданием мелких текстур, структур и элементов для детальной реконструкции, геологоразведки, консервации объектов наследия, гидравлических проектов и т. д.
Миссия по созданию карт в реальном времени7
Собирайте географическую информацию по большим площадям в реальном времени с помощью DJI Terra, чтобы команды могли быстро принимать важные решения на местах.
Применение

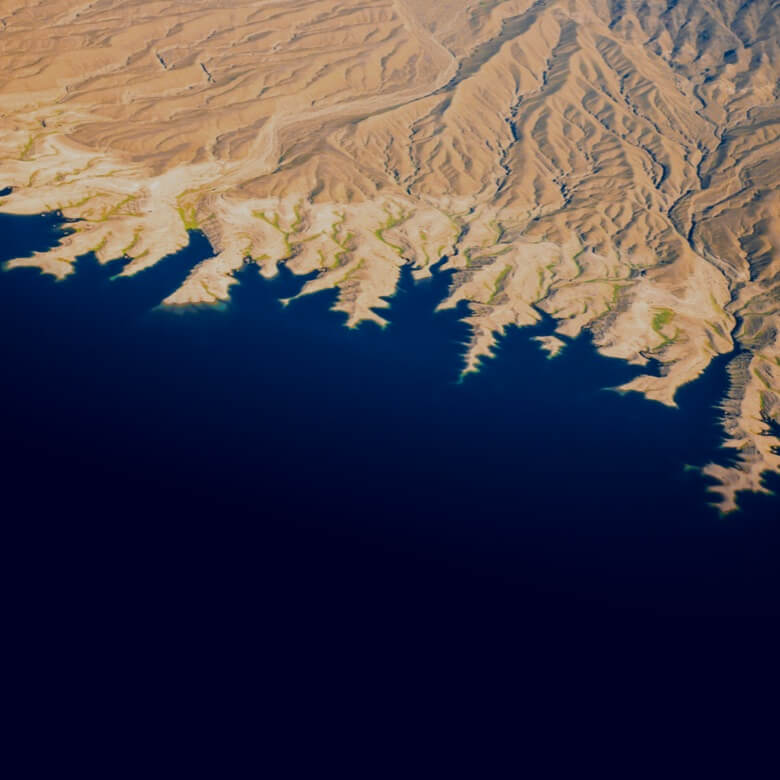

Топографическая съемка
Кадастровая съемка
Архитектура, инженерные системы, строительство и разведка
Записывайте данные, соответствующие требованиям к точности масштаба 1:500 без GCP.
Быстрое генерирование трехмерных моделей реальности с точностью до сантиметра.
Управляйте полным жизненным циклом проекта с двухмерными и трехмерными данными с дронов.
Управление природными ресурсами
Геологические исследования
Моделирование аварийных участков
Измерение, классификация или определение владения водными и лесными угодьями.
Безопасный сбор данных аэросъемки участков геологических угроз с точностью до миллиметра.
Сбор данных в реальном времени о больших пострадавших областях, чтобы принимать важные решения.
Примечания
Использование миссии картографирования при GSD 3 см с соотношением переднего перекрытия 75% и бокового пересечения 55%.
При GSD 3 см, соотношением переднего перекрытия 75% и скоростью бокового пересечения 55%.
Глобальный затвор реализован посредством центрального лепесткового затвора.
С использованием умной аэросъемки при GSD 3 см, соотношением переднего перекрытия 80% и скоростью бокового пересечения 60%.
Площадь съемки: 1,5 км2, высота полета: 200 м
Площадь съемки: 0,5 км2, высота полета: 200 м
Поддержка скоро будет доступна.
Общие
P1 делает снимки в разрешении 8192 х 5460 или приблизительно 45 мегапикселей.
Фото: JPEG, DNG, JPEG+DNG; Видео: MP4, MOV
0,7 секунды.
От 1/2000 до 1 с.
4,4 мкм.
Поддерживает M300 RTK, в настоящий момент может быть установлена только на одно нижнее крепление для стабилизатора M300 RTK.
В фото, сделанных P1, записана позиция выходного зрачка в центре объектива камеры.
В настоящий момент зум не поддерживается. В полетном задании можно использовать автофокусировку первой точки и откалиброванный, установленный на бесконечность фокус. При управлении полетом вручную требуется ручная фокусировка.
Высокочувствительный режим с низким уровнем шума P1 может улучшить чувствительность камеры (ISO) и снизить уровни шума, что расширяет диапазон сценариев, в которых может применяться P1.
Время выдержки в микросекундах; Время синхронизации камеры, стабилизатора, системы управления полетом и RTK; Новая функция компенсации позиции и ориентации позволяет записывать точное расположение выходного зрачка камеры в снимках в зависимости от положения и ориентации дрона и стабилизатора.
Функции
Управляя полезной нагрузкой, эта функция позволяет получить снимки под различными углами в полете. Все необходимые для 3D-реконструкции ортографические снимки и диаметрические проекции можно получить за один маршрут полета. По краям участка полета будут сделаны только необходимые для реконструкции снимки, чтобы сократить количество фото и значительно увеличить эффективность последующей обработки. В каждом маршруте полета на разных участках применяются уникальные стратегии съемки диаметрических проекций, чтобы обеспечить полное получение данных во всех необходимых областях. Полетная скорость зависит от сегмента полета, т. к. камера поворачивается для наиболее эффективной съемки диаметрических проекций и ортографических снимков, как определено алгоритмом. В данный момент эта функция доступна только с использованием M300 RTK и P1. Для использования функции активируйте ее в меню «Картографирование > Настройки маршрута полета» в приложении DJI Pilot.
Диапазон угла наклона составляет от −45° до −90°.
Интеллектуальная диаметрическая проекция позволяет пользователям получить достаточное количество данных для выбранного участка измерения. Чтобы получить обзор всего участка, включая его края, снимки будут сделаны с пяти разных углов.
Ввиду того, что высота дрона может повлиять на угол съемки камеры при поворотах, в алгоритм добавлены буферные зоны. Чтобы изображения P1 были сняты под точным углом наклона, снимки не выполняются на поворотах.
Каждая часть маршрута полета имеет различную последовательность съемки диаметрической проекции. Это означает, что время, затраченное на каждую последовательность, и скорость полета на каждом отрезке могут отличаться при постоянной степени наложения. В режиме интеллектуальной диаметрической проекции дрон будет работать с максимальной эффективностью.
В этом режиме по краю области полета будут получены только снимки, необходимые для реконструкции. Выполняемая последовательность съемки зависит от размера участка измерения, обозначенного пользователем, высоты полета и угла наклона камеры.
24-мм объектив: GSD=H/55;
35-мм объектив: GSD=H/80;
50-мм объектив: GSD=H/114;
Наземное разрешение GSD измеряется в сантиметрах (см)/пиксель; расстояние до цели H измеряется в метрах (м).
P1 можно использовать для различных геодезических и картографических задач, в том числе 2D-ортомозаик, диаметрических проекций в 3D, подробного моделирования и картографии в реальном времени.
Да. В папке задачи хранятся снимки, исходные наблюдения со спутниковых систем позиционирования и файлы TimeStamps.MRK, используемые для последующей обработки PPK.
В настоящий момент поддерживается только DJI Pilot.
P1 поддерживает следующие режим работы: аэросъемка (включая интеллектуальную диаметрическую проекцию), съемка диаметрической проекции, картографирование узких зон, полет по точкам и работа вручную.
Функция маршрута полета с огибанием рельефа доступна в режиме картографирования, но не в режимах диаметрической проекции, картографирования узких зон или интеллектуальной диаметрической проекции.
Нет.
ОБЩИЕ ХАРАКТЕРИСТИКИ
Габариты (мм)
198×166×129 мм
Вес (г)
около 787 г
Диапазон рабочих температур (°C)
от -20 до 50
Класс защиты
IP4X
Совместимые дроны
Matrice 300 RTK
Мощность
13 Вт
Диапазон температур хранения (°C)
от -20 до 60
Абсолютная точность
по горизонтали: 3 см, по вертикали: 5 см*
КАМЕРА
Матрица
Размер (фото): 35.9×24 мм (полноразмерная) Размер (макс. область записи видео): 34×19 мм Эффективные пиксели: 45Мп Размер пикселя: 4.4 μm
Диапазон ISO
Фото: 100-25600 Видео: 100-3200
Поддерживаемые карты SD (Гб)
поддержка UHS-I или выше; макс. объем: 512 Гбайт
Размер фотоизображения
3:2 (8192×5460)
Скорость механического затвора
Скорость механического затвора: 1/2000-1/8 с Скорость электронного затвора: 1/8000-8 с
Поддерживаемые крепления объективов
DJI DL 24 мм F2.8 LS ASPH (с блендой и балансировочным кольцом/фильтром объектива), угол обзор 84° DJI DL 35 мм F2.8 LS ASPH (с блендой и балансировочным кольцом / фильтром объекти
Хранение файлов
Фото / Необработанные данные наблюдений GNSS / Файл журнала изображений
Режимы работы
Съемка, запись, просмотр
Размер диафрагмы
f/2.8-f/16
ПОДВЕС
Система стабилизации
3-осевая (наклон, поворот, панорамирование)
Диапазон угловых вибраций
0.01°
Крепление
Съемный DJI SKYPORT
Механический диапазон
Наклон: от -125° до +40°; поворот: от -55° до +55°; панорамирование: ±320°
