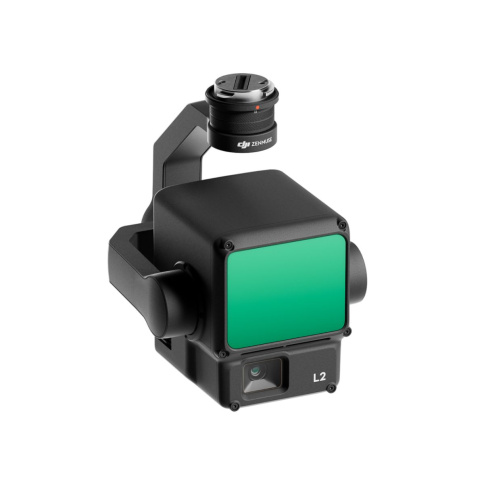

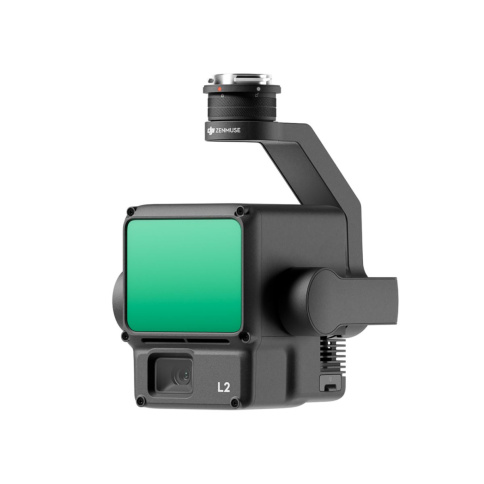

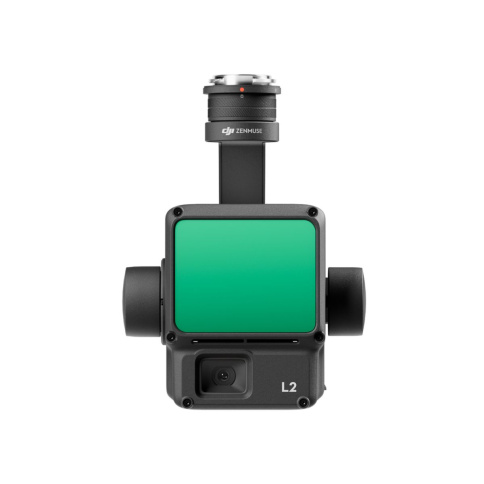

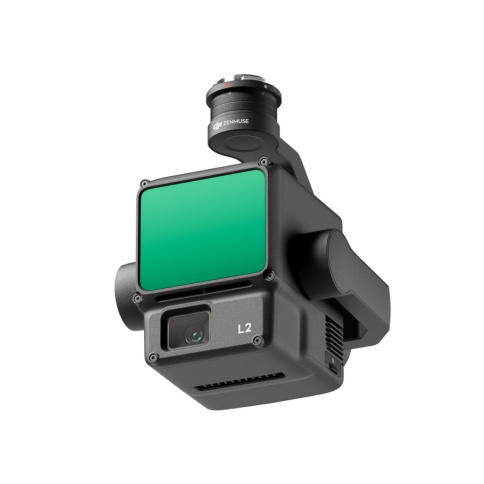

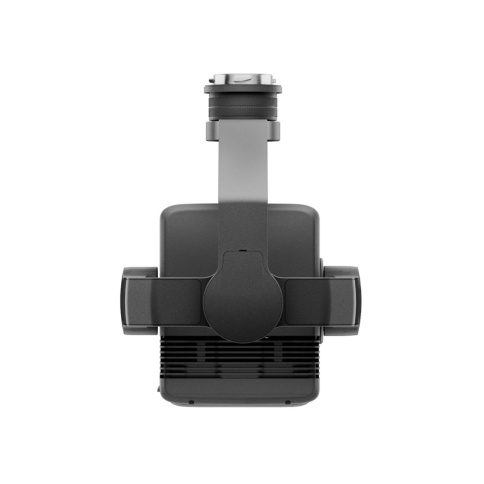

DJI Zenmuse L2
Объединив GNSS и высокоточную систему IMU собственной разработки, это решение обеспечивает точность по вертикали 4 см и точность по горизонтали 5 см.[1]
Он готов к работе сразу после включения и может собирать данные облака точек с площади 2,5 км² за один полет.[2]
L2 достигает дальности обнаружения до 250 м (отражательная способность 10%, 100 клк) и 450 м (отражательная способность 50%, 0 клк).[3] Стандартная рабочая высота теперь увеличена до 120 метров.
Имея размер пятна 4×12 см на расстоянии 100 м, что составляет лишь пятую часть от размера L1, L2 не только обнаруживает более мелкие объекты и предоставляет более подробные модели, но и может генерировать ЦМР.
Создавайте трехмерную модель облака точек стандартного формата одним щелчком мыши, а также ЦМР. Качество облака точек также можно анализировать в DJI Terra.
Поддерживается три режима отображения: RGB, облако точек и параллельное отображение облака точек/RGB. Быстро просмотрите записанную трехмерную модель облака точек[4], чтобы отслеживать прогресс в реальном времени.
Примечания:
- Измерено в следующих условиях в лабораторной среде DJI: Измерено в следующих условиях в лабораторной среде DJI: Zenmuse L2 установлен на Matrice 350 RTK и включен. Использование зоны маршрута DJI Pilot 2 для планирования маршрута полета (с включенной функцией калибровки IMU). Использование повторного сканирования с RTK в статусе FIX. Относительная высота была установлена 150 м, скорость полета 15 м/с, угол наклона подвеса -90°, длина каждого прямого участка маршрута полета составляла менее 1500 м. Поле содержало объекты с очевидными угловыми особенностями и использовало открытые контрольные точки на твердом грунте, соответствующие модели диффузного отражения. DJI Terra использовалась для постобработки с включенной функцией «Оптимизировать точность облака точек». В тех же условиях, когда опция «Оптимизировать точность облака точек» отключена, точность по вертикали составляет 4 см, а точность по горизонтали — 8 см.
- Измерено, когда Zenmuse L2 установлен на Matrice 350 RTK со скоростью полета 15 м/с, высотой полета 150 м, коэффициентом бокового перекрытия 20 %, включенной калибровкой IMU, отключенной оптимизацией высоты и отключенным отслеживанием рельефа местности.
- Представленные данные являются типичными значениями. Измерения проводились с использованием плоской цели размером больше диаметра лазерного луча, перпендикулярным углом падения и видимостью в атмосфере 23 км. В условиях низкой освещенности лазерные лучи могут достичь оптимальной дальности обнаружения. Если лазерный луч попадает более чем в одну цель, общая мощность лазерного передатчика делится и достижимая дальность уменьшается. Максимальная дальность обнаружения составляет 500 м.
- 3D-модель обработана методом разреженного представления.
