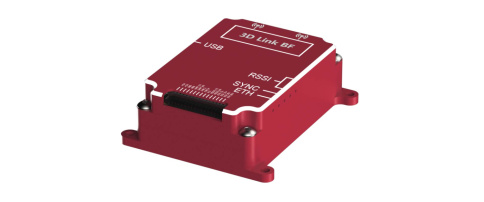

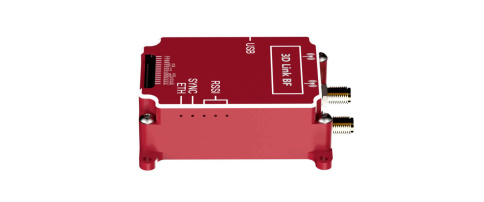

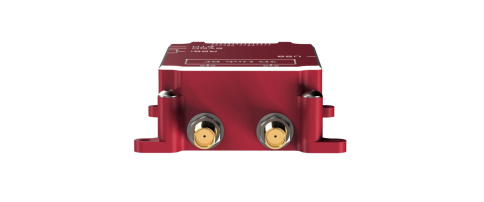

3D Link BF

Цифровой модем 3D Link BF предназначен для организации видео- и командно-телеметрического каналов связи с малыми робототехническими комплексами в сложных условиях распространения радиосигнала.

Модем построен на базе уникальной технологии OFDM, способной формировать сигналы с высокой спектральной эффективностью и сигналы с расширенным спектром, что обеспечивает информационную скорость до 64 Мбит/с в видеоканале, а также отличную помехозащищенность в командно-телеметрическом канале. BF-версия оснащается адаптивной антенной системой на базе технологии beamforming, позволяющей существенно увеличить дальность связи и подавлять радиопомехи. Отдельный модем для команд и телеметрии больше не нужен.

Видеоканал подключается через интерфейс Ethernet, канал команд и телеметрии — через интерфейсы Ethernet, RS232 или CAN.

• адаптивная антенная система для увеличения дальности связи и подавления помех;
• поддержка работы в сетевых конфигурациях «точка-точка», «точка – много точек», «ретрансляция»;
• поддержка адаптивной регулировки мощности передатчика;
• специальные алгоритмы подавления узкополосных и импульсных помех;
• контроль расстояния между передатчиком и приемником;
• поддержка маршрутизации IP-пакетов;
• предельно малые габариты и вес.

3D Link BF спроектирован в расчете на максимально возможную дальность связи. Технология TX beamforming, использованная в BF-версии, осуществляет фокусировку энергии передатчика в направлении приемника, обеспечивая дальность связи почти как у старшей HP-версии, но сохраняя габариты и вес младшей версии 3D Link. При использовании штатного комплекта антенн передача видео Full HD осуществляется на расстояние 23+ км, а команд/телеметрии на расстояние 33+ км в условиях равнинной местности и при высоте полета дрона 50 м. При увеличении высоты полета до 500 м дальности достигают внушительных 72 и 91 км, соответственно.

Адаптивная антенная система 3D Link BF обнаруживает и подавляет радиопомеху одного источника в автоматическом режиме на величину до 20 дБ. В основе этой уникальной особенности 3D Link BF лежит технология RX hybrid beamforming, которая обеспечивает наведение нулей диаграммы направленности антенной системы на источник помех и последующее автоматическое слежение. Никаких громоздких антенн на вашем БАС. 3D Link BF использует в бортовом модеме те же две дипольные антенны, что остальные версии 3D Link. Подавление помех поддерживается как в бортовом модеме, так и в модеме наземной станции.

3D Link BF поддерживает режим ретрансляции как для увеличения дальности связи, так и для обхода затененных участков в зонах городской и промышленной застройки. В режиме ретрансляции вы можете получать видео не только от удаленного дрона, но и от дрона-ретранслятора тогда, когда это необходимо.

Отдельные модемы для разных задач больше не нужны. 3D Link BF возьмет на себя передачу как видео, так и команд и телеметрии.

Для высокоскоростного канала используются спектрально эффективные виды сигналов, обеспечивающие скорость до 64 Мбит/с. Для команд и телеметрии применяются максимально надежные формы сигналов с фантастической для устройств данного класса чувствительностью до −122 дБм. Разумеется, 3D Link BF можно использовать и просто в качестве высокоскоростного модема или модема для команд и телеметрии.

С помощью 3D Link BF можно организовать информационный обмен нескольких дронов с одной наземной станцией. Вы сможете получать видео от нескольких дронов одновременно и управлять ими с одного компьютера.

Возможна и обратная схема — когда один дрон управляется несколькими наземными станциями и передает видео на каждую из них.

Технологии, используемые в 3D Link BF, позволяют поддерживать надежную связь при отсутствии прямой видимости между дроном и наземной станцией.

Множество алгоритмов тщательно собирают все компоненты отраженного сигнала, комбинируют их и исправляют ошибки, чтобы управление дроном было стабильным, а видео — чистым.

Даже при скорости полета дрона 800 км/ч вы можете быть уверены в надежной передаче информации.
