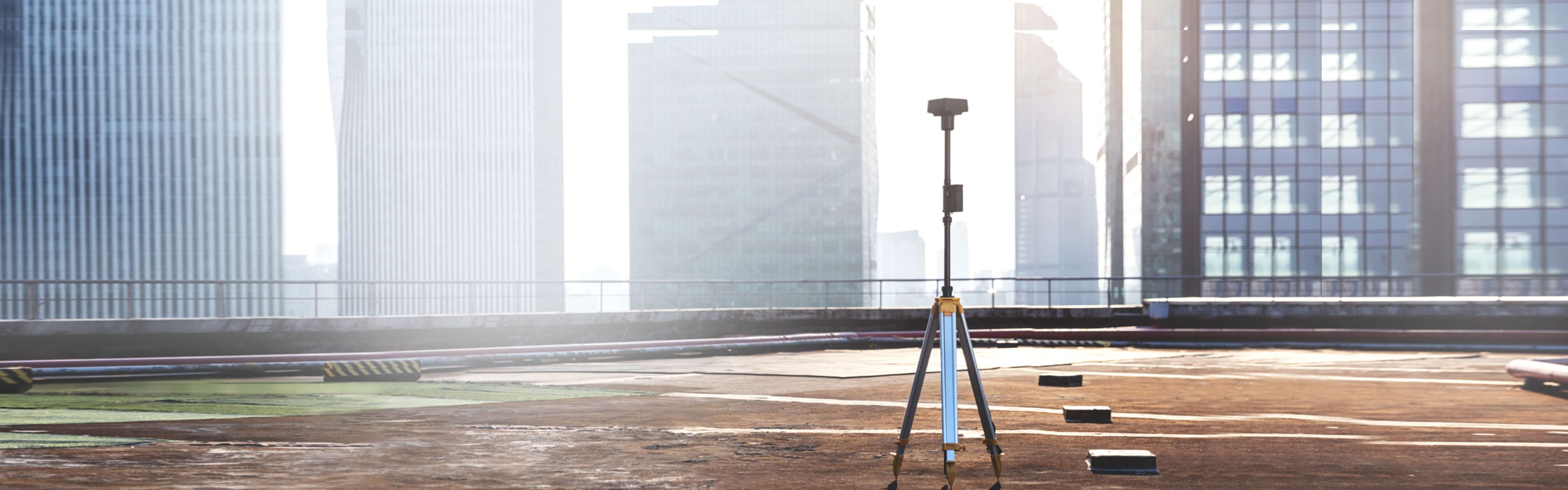

Сантиметровая точность позиционирования
Мобильная станция D-RTK 2 поддерживает сигналы GPS, ГЛОНАСС, BeiDou и Галилео. Она обеспечивает дифференциальные данные для дронов и достигает позиционирования с точностью до сантиметра. Благодаря встроенной усиленной антенне сигнал со спутников остается стабильным даже при наличии препятствий.

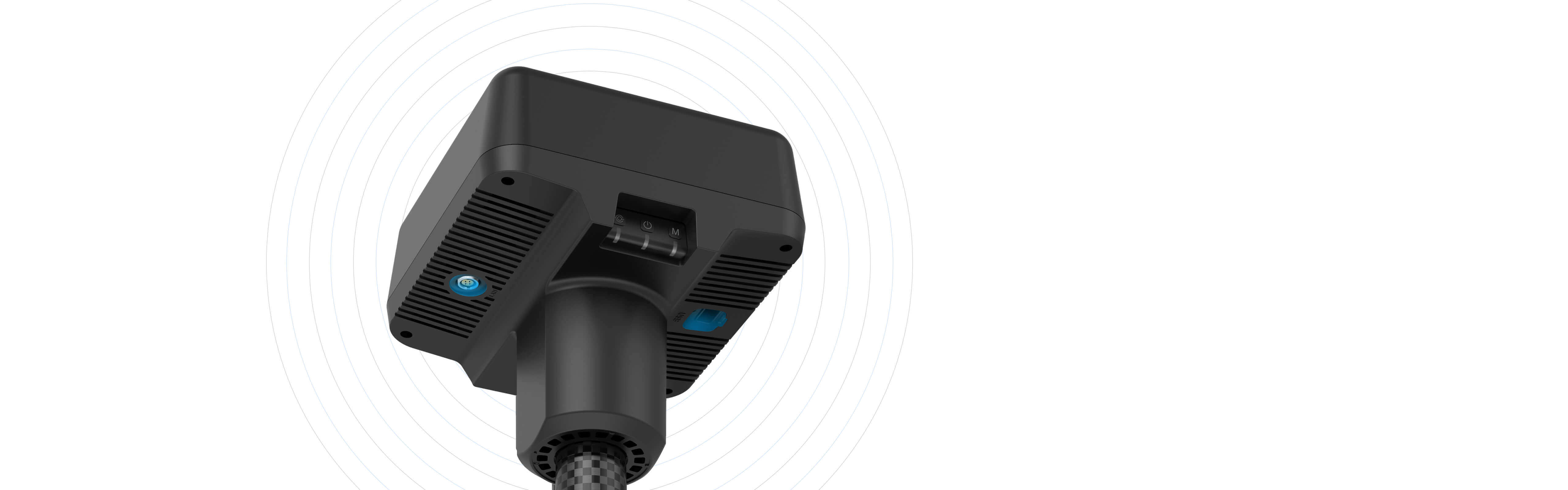

Всегда на связи
Мобильная станция D-RTK 2 работает с сетями 4G, OcuSync, WiFi и LAN, передавая данные без прерывания в любых условиях. К ней может быть подключено до 5 пультов управления* одновременно. Использование нескольких дронов может существенно улучшить выполнение задач.
*Стандартные пульты дистанционного управления MG-1P и Phantom 4 RTK.

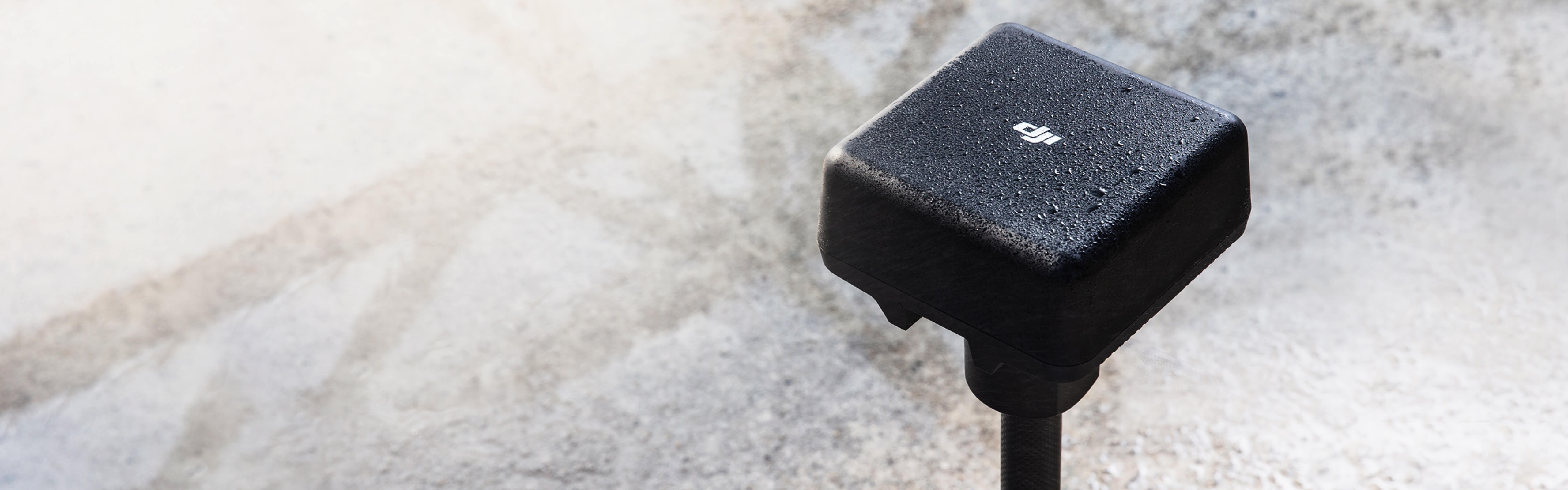

Надежное управление
Компактный корпус мобильной станции D-RTK 2 изготовлен из легкого карбонового волокна, его степень защиты составляет IP67. Встроенные модули IMU управляют движением и калибруют датчики наклона, оповещая оператора об изменениях.
Универсальное решение
Мобильная станция D-RTK 2 совместима с Phantom 4 RTK и MG-1P RTK. Она может использоваться в качестве постоянно действующей референцной станции, передающей высокоточные данные позиционирования в диапазоне базовой станции, что идеально для картографирования, сбора информации с воздуха, сельского хозяйства и прочих областей применения.
Продукт
Мобильная станция D-RTK 2 поддерживает сигналы GPS, ГЛОНАСС, Галилео и BeiDou. Она получает сигналы с 11 спутников, включая GPS L1, L2, L5; ГЛОНАСС L1, L2; Галилео E1, E5A, E5B и Beidou B1, B2, B3.
2 основных отличия: a) Физическое отличие: D-RTK – модуль, включающий в себя 2 приемника RTK, антенны и радио. Один приемник может использоваться в качестве базовой станции, а другой – как переходная станция для передачи дифференциальных данных по радио. Мобильная станция D-RTK 2 объединяет высокоточный приемник и каналы связи. Ее легко установить и использовать. б) Системы позиционирования Существует две версии D-RTK: GPS+BDS и GPS+ГЛОНАСС, в зависимости от региона приобретения. Мобильная станция D-RTK 2 имеет только одну версию, которая поддерживает все четыре системы спутникового позиционирования: GPS, BeiDou, ГЛОНАСС и Галилео, обеспечивающие получение 11 сигналов. Новые антенны обеспечивают более стабильный прием сигнала и более точное позиционирование.
Мобильная станция совместима с Phantom 4 RTK, MG-1P RTK, но не совместима с M210 RTK и D-RTK.
Из-за различных каналов передачи.
В настоящий момент это мобильная станция RTK, но в будущем планируется использовать ее в качестве переносного устройства для навигации и постоянно действующей референцной станции.
Источник питания
Три источника питания: 1. Встроенный аккумулятор WB37-4920 мАч-7,6 В 2. Внешний аккумулятор (MG12000P) 3. Сетевой адаптер переменного тока
По меньшей мере на два часа. Аккумулятор можно зарядить через порт питания мобильной станции D-RTK 2 или вставив его в зарядное устройство.
Да. Отсоединяйте аккумулятор, когда мобильная станция не используется. При выключении мобильная станция D-RTK 2 переходит в режим ожидания. Если аккумулятор не отсоединить, станция будет находиться в режиме ожидания в течение 10 дней, а затем автоматически выключится, чтобы защитить аккумулятор, который затем нужно будет заменить или зарядить.
При полном заряде аккумулятора мобильная станция D-RTK 2 работает как минимум в течение двух часов. Если внешний источник питания подсоединить до разряда аккумулятора, мобильная станция D-RTK 2 продолжит работу. В противном случае произойдет выключение.
Использование мобильной станции D-RTK 2
Если известны координаты местоположения точки, поставьте туда мобильную станцию D-RTK 2 и введите координаты в приложении. Расстояние между введенными и фактическими координатами не может быть больше 5 метров.
Мобильная станция D-RTK 2 оснащена мощным модулем IMU для контроля состояния устройства и передачи информации в летательный аппарат. Если мобильную станцию D-RTK 2 передвинуть или перевернуть, летательный аппарат приостановит выполнение функций RTK и отобразит статус мобильной станции в приложении на пульте управления.
Это можно сделать при помощи приложения пульта управления. Для получения более подробной информации см. руководство пользователя.
Выполните вход в DJI Assistant 2, используя учетную запись DJI, подключите мобильную станцию D-RTK 2 к компьютеру при помощи кабеля с разъемом типа С и запустите обновления прошивки.
ПРИЕМНИК GNSS
-
Частота GNSS
Одновременно принимает: GPS: L1 C/A, L2, L5 BEIDOU: B1, B2, B3 GLONASS: F1, F2 Galileo: E1, E5A, E5B
-
Точность позиционирования
Точечный По горизонтали：1.5 м (RMS) По вертикали：3.0 м (RMS) RTK По горизонтали：1 см + 1 мм/км (RMS) По вертикали：2 см + 1 мм/км (RMS) 1 мм/км: На каждый километр увеличения рассто
-
Частота обновления позиционирования
1 Гц, 2 Гц, 5 Гц, 10 Гц и 20 Гц
-
-
-
-
Надежность загрузки
>99.9%
-
Формат дифференциальных данных
RTCM 2.X/3.X
IMU
-
Характеристики
Встроенный 6-осевой акселерометр высокой точности Отслеживание перемещения D-RTK 2 Измерения наклона Электронный ватерпас
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-
Размеры (корпус D-RTK 2 с выдвижной штангой)
168 мм × 168 мм × 1708 мм
-
СВЯЗЬ И ХРАНЕНИЕ ДАННЫХ
-
Каналы передачи данных
OcuSync, Wi-Fi, LAN, 4G
-
Рабочая частота
2.400 ГГц - 2.483 ГГц (Китай, США, Австралия, Европа, Япония, Корея)
-
EIRP
OcuSync 2.4 ГГц SRRC (Материковый Китай) / CE (Европа) / MIC (Япония) / KCC (Корея): < 20 dBm FCC (США, Австралия) / NCC (Тайвань, Китай): < 26 dBm 2.4 ГГц SRRC (Материковый
-
Расстояние передачи данных
OcuSync: 2 км (при отсутствии препятствий и помех, если расстояние от антенны D-RTK 2 до нижней части штатива составляет 1,8 м, разница в высоте между пультом и D-RTK 2 менее 2 мет
-
ЭЛЕКТРОПАРАМЕТРЫ
-
Потребление энергии
12 Вт
-
-
Батарея
Тип：литий-ионная Емкость: 4920 мАч Мощность: 37.3 Вт/ч
-
Время работы
Батарея WB37：>2 час. Батарея MG-12000P：>50 час.
ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР
-
Диапазон рабочих температур
от -20 до 55 ° C
